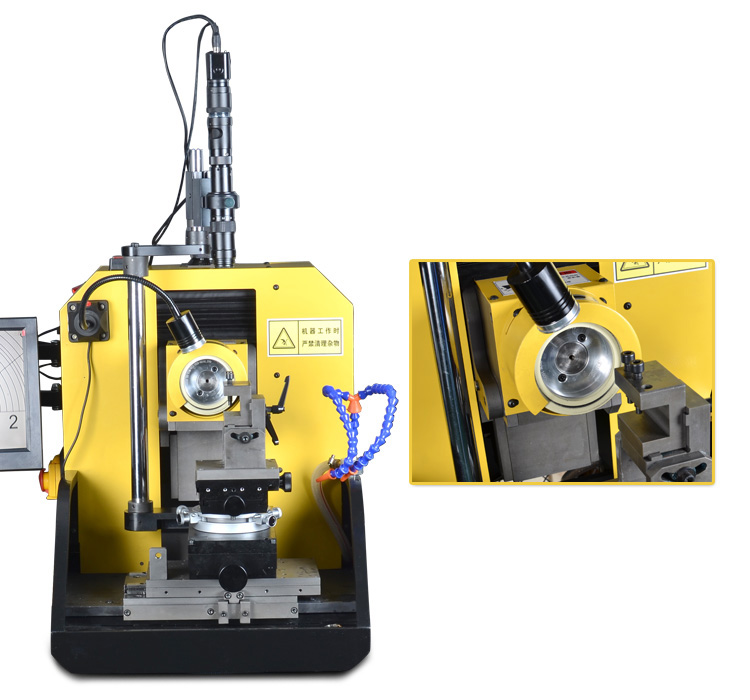

MR-M4 CNC數控刀片磨刀機

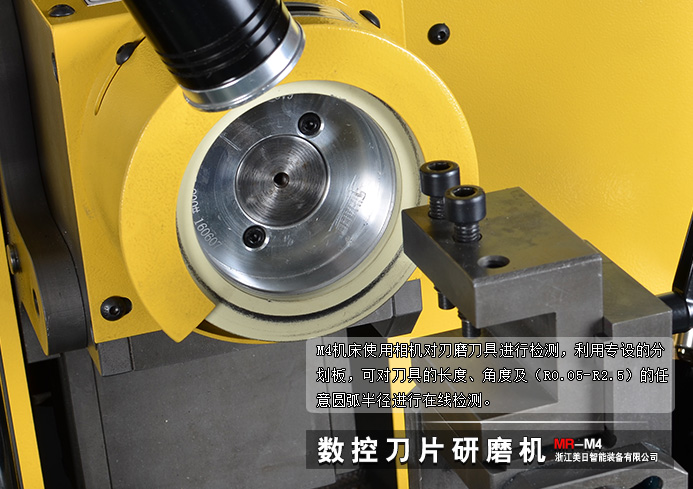

M4機床使用相機對刃磨刀具進行檢測，利用專設的分劃板，可對刀具的長度、角度及（R0.05-R2.5）的任意圓弧半徑進行在線檢測。

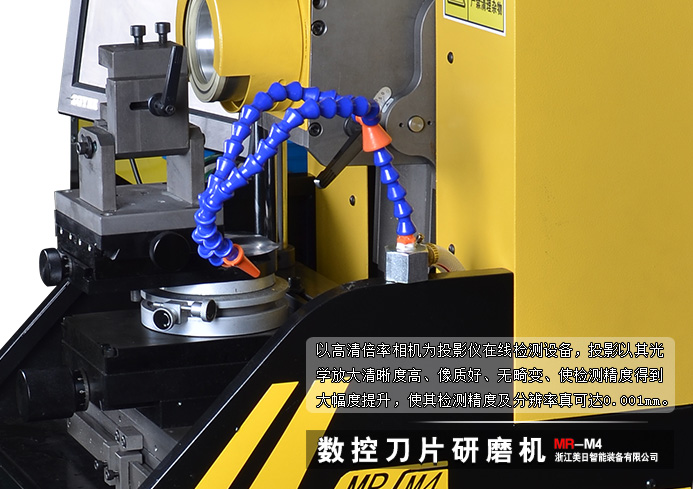

M4機床是以高清倍率相機為投影儀在線檢測設備，投影以其光學放大清晰度高、像質好、無畸變、使檢測精度得到大幅度提升，使其檢測精度及分辨率真可達0.001mm。可完成高精度刀具在線測量。（也可對刀具的集合參數簡單測量）
該機床結構強度高、磨削穩定性好。

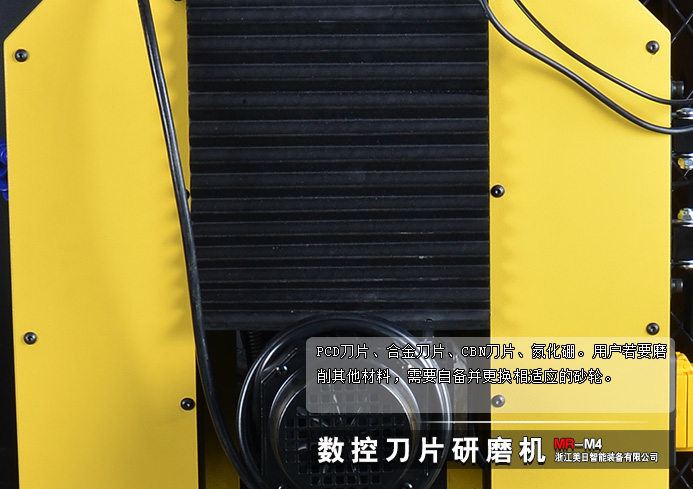

該機床磨削材料：PCD刀片、合金刀片、CBN刀片、氮化硼。用戶若要磨削其他材料，需要自備并更換相適應的砂輪。

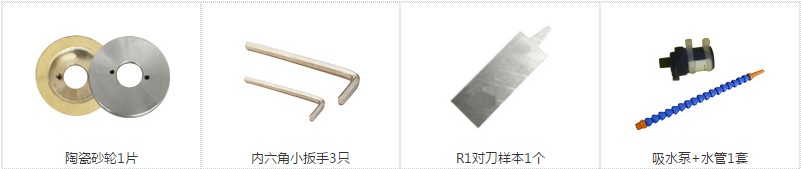

M4車刀研磨機標配配件
產品參數
產品型號：MR-M4
刀高范圍：5-30mm
刀尖圓弧：R0.05~R2.4mm
刀具前后角： 0°-25°
刀 尖 角：35°≤a≤180°
電 源：380V/550W
砂輪轉速：7600rpm
標配砂輪：陶瓷砂輪
機器尺寸：560*600*800mm
重 量：150kg

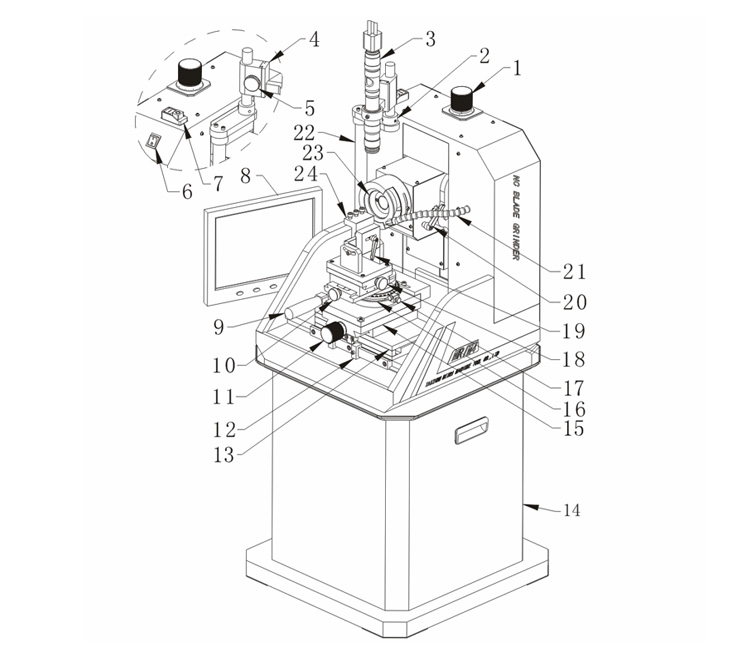

產品結構圖
1.升降手輪 2.定位圓 3.相機組合 4.升降座 5.升降扭輪 6.切削液開關 7.電機開關 8.顯示器 9.推手 10.半徑進給手輪 11.縱向進給手輪 12.限位塊 13.滑座 14.工作臺 15.進給拖板 16.旋轉座 17.旋轉限位組合 18.半徑縱向手輪 19.刀架鎖緊手柄 20.主軸鎖緊手柄 21.噴水頭 22.立柱 23.砂輪 24.刀架

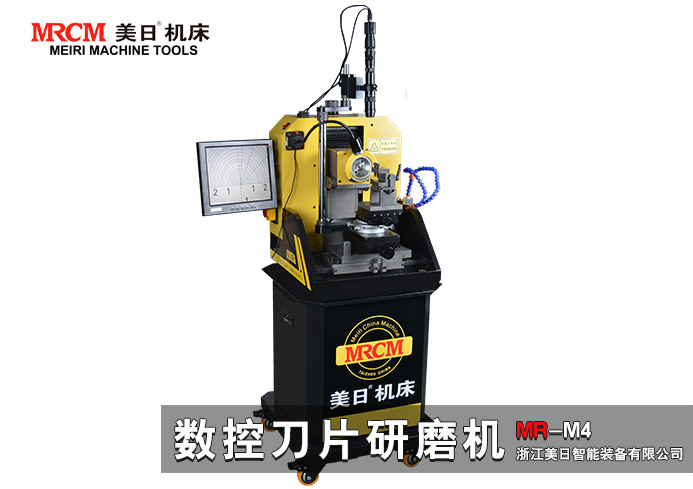

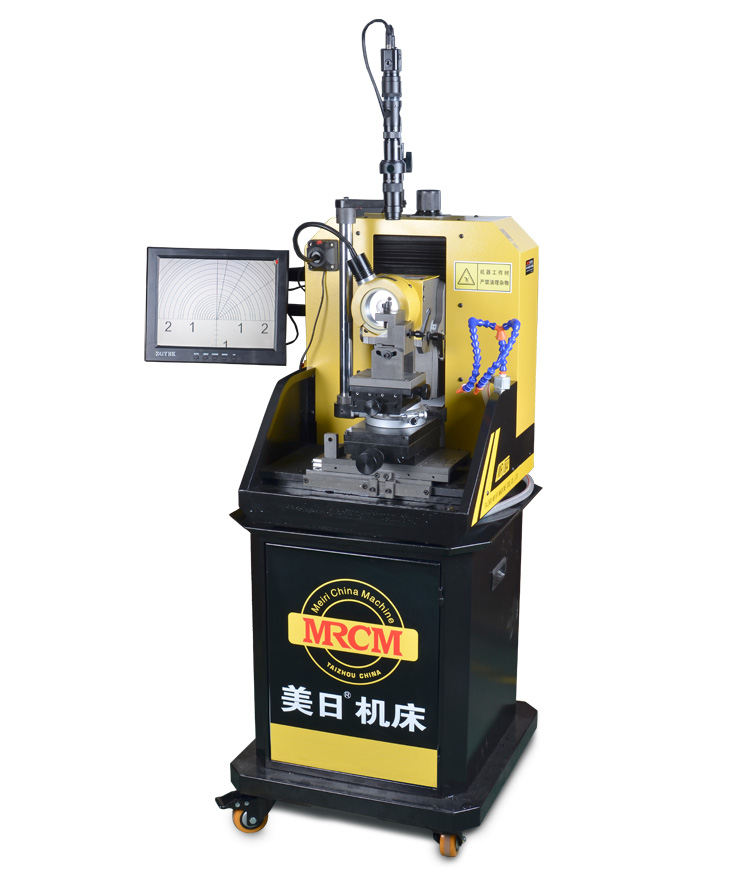

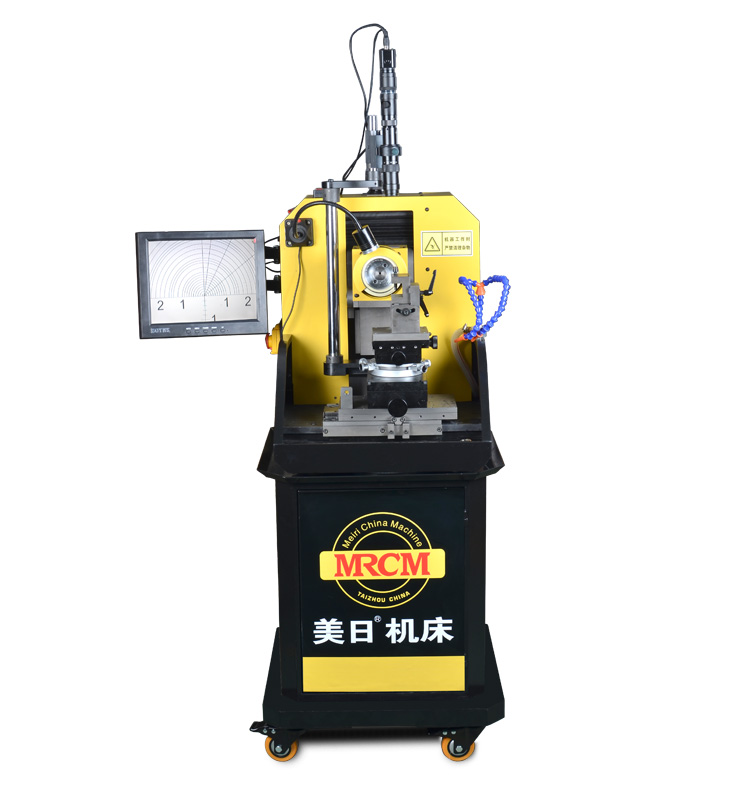

產品展示圖
使用相機對刃磨刀具進行檢測，利用專設的分劃板，可對刀具的長度、角度及（R0.05-R2.5）任意圓弧半徑進行在線檢測。
本機可用于刀高 5 - 30mm范圍的數控刀片修磨設備。并且保障了高精度、高效率。使得刀具可以反復利用，降低了資源浪費，為企業節省了成本。
高效率、高品質研磨滑程，好的研磨效果。容易操作，供緊急的方便用具，快速。
MR-M4型數控刀片研磨機，是專業為PCD刀片、合金刀片、CBN刀片等修磨而研發修磨設備，可修磨5-30mm刀高范圍，可調整刀尖圓弧范圍R0.05-R2.5mm。
